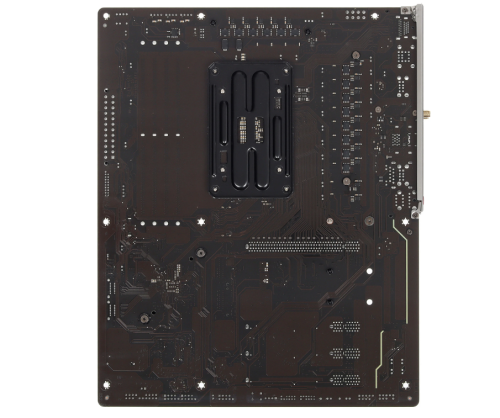

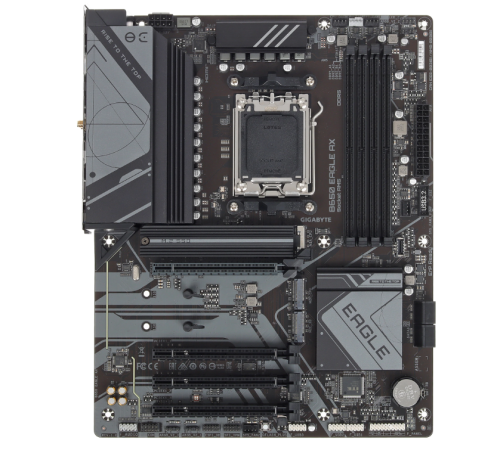

Мат.плата GIGABYTE B650 EAGLE AX AM5, AMD B650, 4xDDR5-5200 МГц, 4xPCI-Ex16, 3xM.2, Standard-ATX

Общие параметры

Тип: материнская плата

Модель: GIGABYTE B650 EAGLE AX

Серия: GIGABYTE EAGLE

Цвет: черный

Форм-фактор и размеры

Форм-фактор: Standard-ATX

Разъемы на обратной стороне (Back-Connect): нет

Высота: 305 мм

Ширина: 244 мм

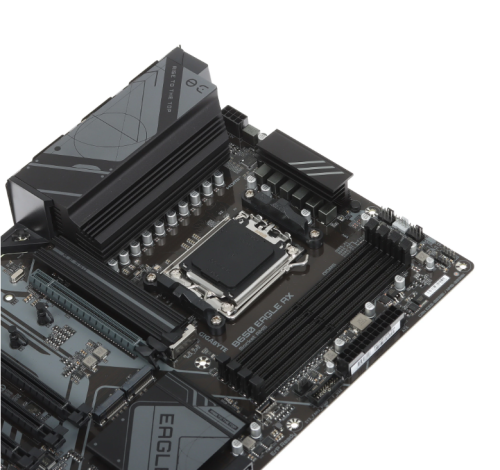

Процессор и чипсет

Сокет: AM5

Чипсет AMD: AMD B650

Совместимые ядра процессоров AMD: Phoenix, Raphael

Память

Тип поддерживаемой памяти: DDR5

Форм-фактор поддерживаемой памяти: DIMM

Количество слотов памяти: 4

Количество каналов памяти: 2

Максимальный объем памяти: 256 ГБ

Максимальная частота памяти (JEDEC / без разгона): 5200 МГц

Частота оперативной памяти в разгоне: 5600 МГц, 6000 МГц, 6200 МГц, 6400 МГц, 6600 МГц, 6666 МГц, 6800 МГц, 7000 МГц, 7200 МГц, 7600 МГц, 7800 МГц, 8000 МГц

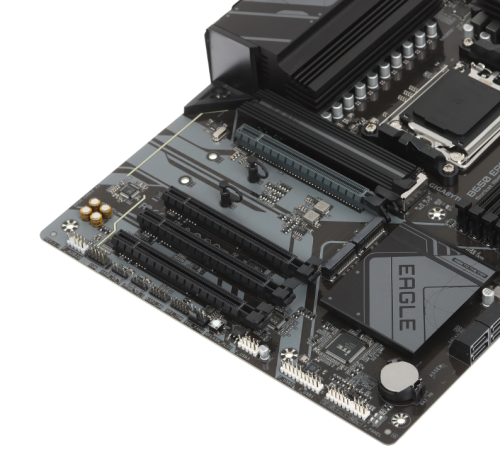

Слоты расширения

Версия PCI Express: 4.0

Слоты PCIe x16: 1 x PCIe 4.0 (в режиме x16), 3 x PCIe 3.0 (в режиме x1)

Поддержка SLI / CrossFire: нет

Количество карт в SLI / Crossfire: 0 шт

Количество слотов PCI-E x1: 0

Другие слоты расширения: нет

Контроллеры накопителей

Поддержка NVMe: есть

Версия PCI Express накопителей: 5.0

Количество разъемов M.2: 3

Разъемы M.2 (M), PCIe линии процессора: 1 x 2280/2580/22110/25110 (PCIe 5.0 x4), 1 x 2280/22110 (PCIe 4.0 x4)

Разъемы M.2 (M), PCIe линии чипсета: 1 x 2280/22110 (PCIe 4.0 x4)

Количество портов SATA: 4

Режим работы SATA RAID: 0, 1, 10

Режим работы NVMe RAID: 0, 1, 10

Другие разъемы накопителей: нет

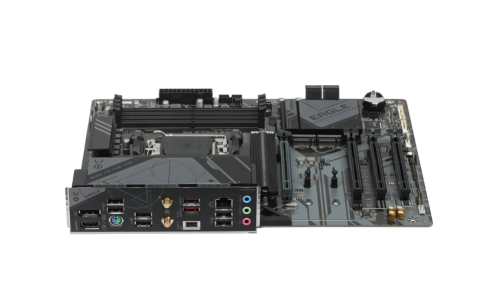

Порты на задней панели

Порты USB Type-A: 2 x USB 3.2 Gen 2, 6 x USB 2.0

Порты USB Type-C: 1 x USB 3.2 Gen 1

Видеовыходы: 1 x DisplayPort, 1 x HDMI

Количество сетевых портов (RJ-45): 1

Количество аналоговых аудиоразъемов: 3

Цифровые аудиопорты (S / PDIF): нет

Разъемы SMA (для антенны Wi-Fi): есть

Порты PS / 2: комбинированный

Разъемы на плате

Внутренние USB Type-A разъемы: 1 x USB 3.2 Gen 1 (19 pin), 3 x USB 2.0 (9 pin)

Внутренние USB Type-C разъемы: 1 x USB 3.2 Gen 1

Разъемы питания процессорного охлаждения: 1 x 4 pin (кулер), 1 x 4 pin (кулер/помпа)

Разъемы для корпусных вентиляторов (4 pin): 2

Совмещенные разъемы для вентиляторов и помпы СЖО (4 pin): 1

Разъемы для корпусных вентиляторов (3 pin): 0

Разъемы 5V-D-G (3 pin) для ARGB подсветки: 3

Разъемы 12V-G-R-B (4 pin) для RGB подсветки: 1

Разъем M.2 (E) для модулей беспроводной связи: есть

Разъем RS-232 (COM): есть

Интерфейс LPT: нет

Аудио

Звуковая схема: 7.1

Сеть

Скорость сетевого адаптера: 1 Гбит/с

Стандарт Wi-Fi: 6E (802.11ax)

Версия Bluetooth: 5.3

Адаптер беспроводной связи: Realtek RTL8852CE

Питание и охлаждение

Основной разъем питания: 24 pin

Разъем питания процессора: 1 x 8 pin

Количество фаз питания: 12+2+2

Пассивное охлаждение: 1 x M.2 слот, зона VRM, чипсет

Активное охлаждение:нет

Дополнительная информация

Кнопки на плате: кнопка Q-Flash Plus

Подсветка элементов платы: нет

ПО для синхронизации подсветки: GIGABYTE RGB Fusion

Количество слоев печатной платы: 6
